LED应用的四种封装方式？
根据不同的应用场合、不同的外形尺寸、散热方案和发光效果。LED封装形式多种多样。目前，LED按封装形式分类主要有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED、flipChip-LED等。
Lamp-LED（垂直LED）
Lamp-LED早期出现的是直插LED，它的封装采用灌封的形式。
Side-LED（侧发光LED）
目前，LED封装的另一个重点便侧面发光封装。如果想使用LED当LCD（液晶显示器）的背光光源，那麼LED的侧面发光需与表面发光相同，才能使LCD背光发光均匀。
TOP-LED
顶部发光LED是比较常见的贴片式发光二极体。主要应用于多功能超薄手机和PDA中的背光和状态指示灯。
High-Power-LED（高功率LED）
为了获得高功率、高亮度的LED光源，厂商们在LED芯片及封装设计方面向大功率方向发展
LED封装的具体工艺流程有哪些？
led封装工艺流程简述：
1、将led芯片用高导热的胶水固定到支架上
2、放到邦定机上用金线把led的正负极与支架上的正负极连通
3、向支架内填充荧光粉
4、封胶
5、烘烤
6、测试及分拣
这只是一个简述，实际上具体的生产工艺，需要根据投产所采用的芯片、支架及辅料（例如荧光粉、胶水等）以及机器设备来设计。
led芯片是led最核心的部分，选用得当可以提高产品品质、降低产品成本。
而辅料，则决定了led的发光角度、发光色泽、散热能力以及加工工艺。
LED的封装是指什么？
LED的封装是指把裸露的LED芯片封装在特定的外壳中，以提高LED组件的可靠性和保护其内部结构。
封装的目的是保证LED芯片能够更好地发挥其高亮度、低功耗、长寿命等优势，以满足各种不同应用场景的需求。
封装通常包括外部材料和内部结构两个方面。外部材料可以根据需要选择不同的材质和形状，如塑料、金属、陶瓷、玻璃等。内部结构则可以对LED芯片进行电气耦合、散热、衬底等方面的优化。
封装还可以帮助LED芯片实现不同的光学效果和色温，以适应不同的应用场景，如LED灯具、汽车照明、电视屏幕等。因此，LED的封装是非常重要的一个环节，它直接关系到LED产品的性能和质量。
LED灯珠封装流程是怎样的？
LED封装流程 选择好合适大小，发光率，颜色，电压，电流的晶片，
1，扩晶，采用扩张机将厂商提供的整张LED晶片薄膜均匀扩张，使附着在薄膜表面紧密排列的LED晶粒拉开，便于刺晶。
2，背胶，将扩好晶的扩晶环放在已刮好银浆层的背胶机面上，背上银浆。点银浆。适用于散装LED芯片。采用点胶机将适量的银浆点在PCB印刷线路板上。
3，固晶，将备好银浆的扩晶环放入刺晶架中，由操作员在显微镜下将LED晶片用刺晶笔刺在PCB印刷线路板上。
4，定晶，将刺好晶的PCB印刷线路板放入热循环烘箱中恒温静置一段时间，待银浆固化后取出(不可久置，不然LED芯片镀层会烤黄，即氧化，给邦定造成困难)。如果有LED芯片邦定，则需要以上几个步骤；如果只有IC芯片邦定则取消以上步骤。

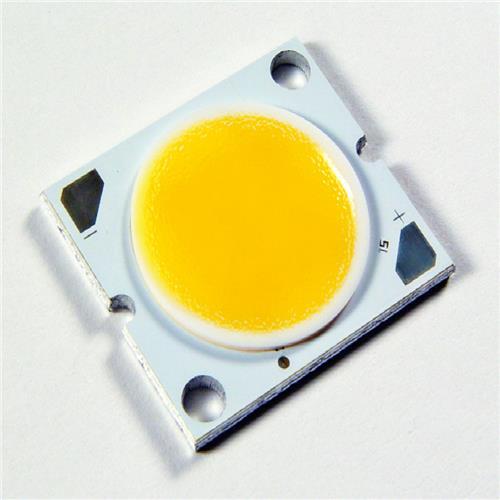

5，焊线，采用铝丝焊线机将晶片(LED晶粒或IC芯片)与PCB板上对应的焊盘铝丝进行桥接，即COB的内引线焊接。
6，初测，使用专用检测工具(按不同用途的COB有不同的设备，简单的就是高精密度稳压电源)检测COB板，将不合格的板子重新返修。
7，点胶，采用点胶机将调配好的AB胶适量地点到邦定好的LED晶粒上，IC则用黑胶封装，然后根据客户要求进行外观封装。
8，固化，将封好胶的PCB印刷线路板或灯座放入热循环烘箱中恒温静置，根据要求可设定不同的烘干时间。
9，总测，将封装好的PCB印刷线路板或灯架用专用的检测工具进行电气性能测试，区分好坏优劣。
10，分光，用分光机将不同亮度的灯按要求区分亮度，分别包装。
11，入库。之后就批量往外走就为人民做贡献啦！
